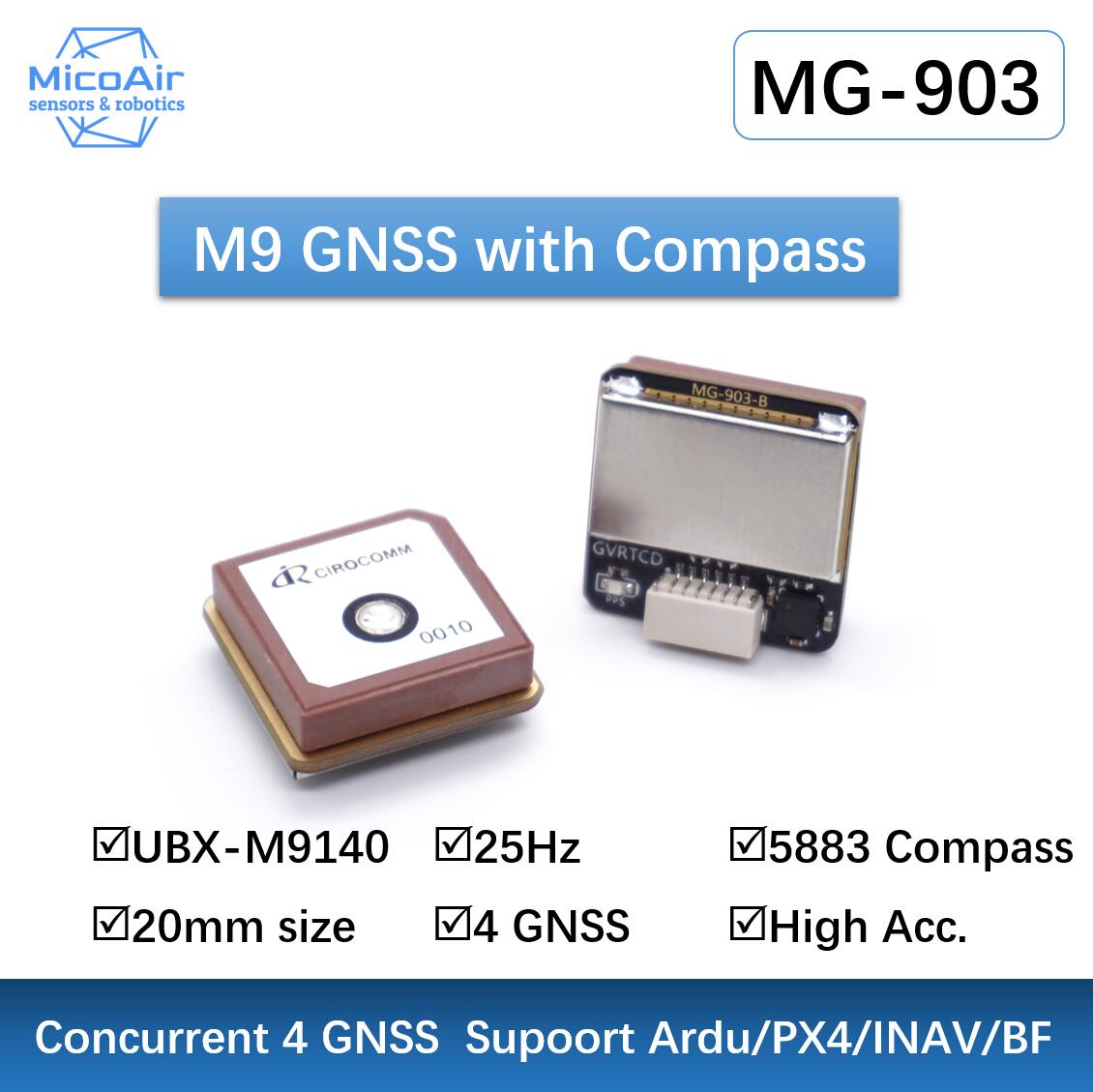

MicoAir MG-903 GPS-GNSS-Modul in kleiner Größe

Das MG-903-Modul verwendet einen Multi-Konstellations-GNSS-Chip, der von M9140 betrieben wird.

MG-903 unterstützt den gleichzeitigen Empfang von vier GNSS-Systemen (GPS, GLONASS, Galileo und BeiDou). Die hohe Anzahl sichtbarer Satelliten ermöglicht es dem Empfänger, die besten Signale auszuwählen. Dies maximiert die Positionsverfügbarkeit, insbesondere unter schwierigen Bedingungen wie in tiefen Stadtschluchten. Die u-blox Super-S (Super-Signal)-Technologie bietet hohe HF-Empfindlichkeit und kann die dynamische Positionsgenauigkeit in Szenarien ohne Sichtverbindung verbessern.

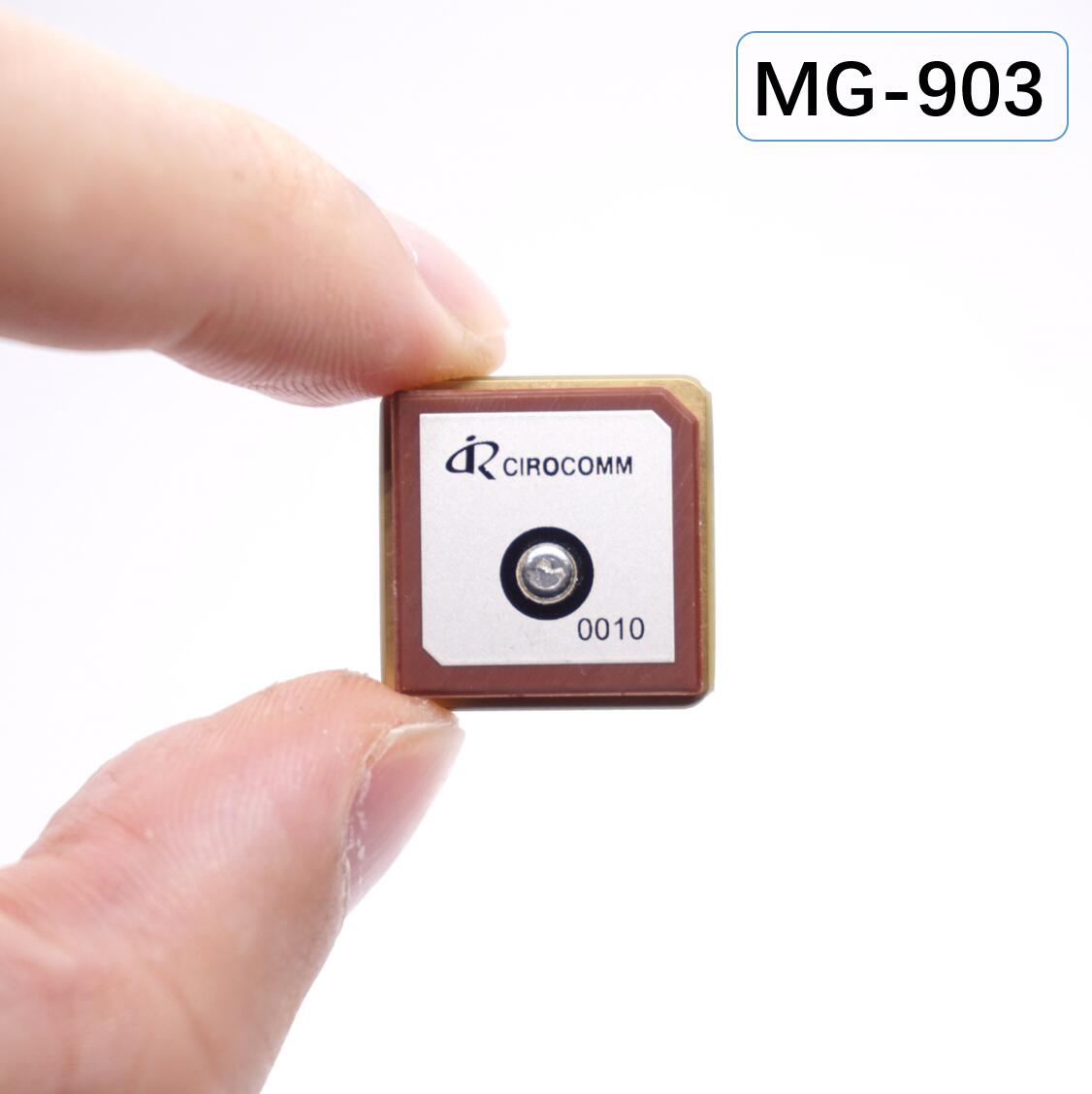

Die 18 x 18 x 4 mm große Hochleistungsantenne von CIROCOMM bietet das optimale Verhältnis zwischen Leistung und kompakter Größe. Das omnidirektionale Antennenstrahlungsmuster erhöht die Flexibilität bei der Geräteinstallation.

GNSS u-blox M9140 (GPS, GLONASS, Galileo und BeiDou)

Magnetkompass IIST8310

Patchantenne 18*18*4mm

Eingangsspannungsbereich: 4–6 V (5 V Pad/Pin)

Stromverbrauch: 50 mA

UART-Baudrate: 115200 Standard

Betriebstemperatur: -20~80 °C

UART(TX, RX)-Schnittstelle für M9140

I2C(SDA, SCL)-Schnittstelle für Compass IST8310

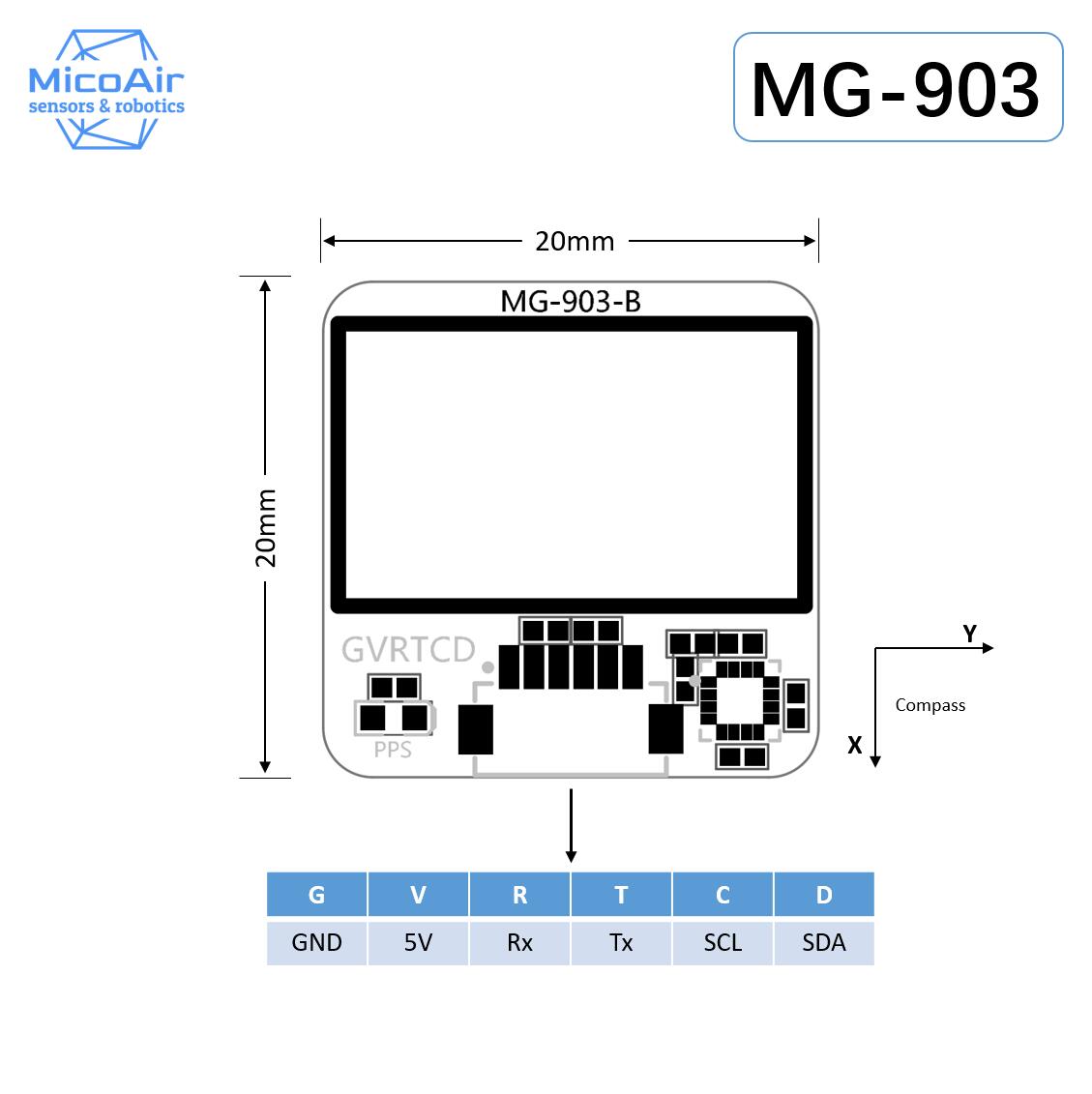

SH-1.0 6P-Stecker, 1,00 mm Rastermaß

GNSS-PPS-LED, blau. (Nach dem Einschalten durchgehend eingeschaltet, blinkend (1 Hz), wenn GNSS eine 3D-Fixierung erhält)

Protokollunterstützung: UBX + NMEA (STANDARD)NMEA 1Hz@GPS+GAL+BDS+GLONASS

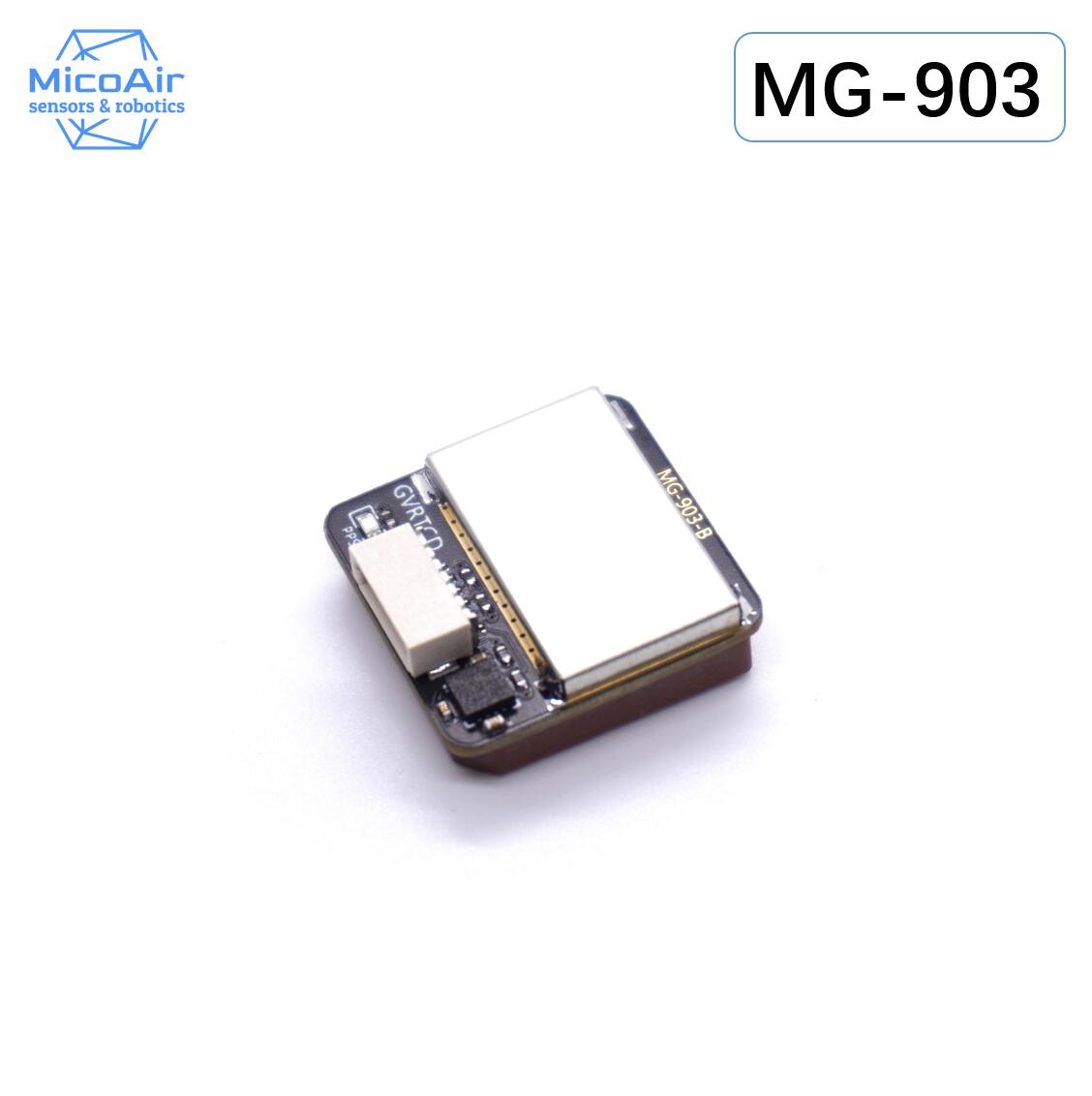

20 mm x 20 mm x 8 mm, 7 g
