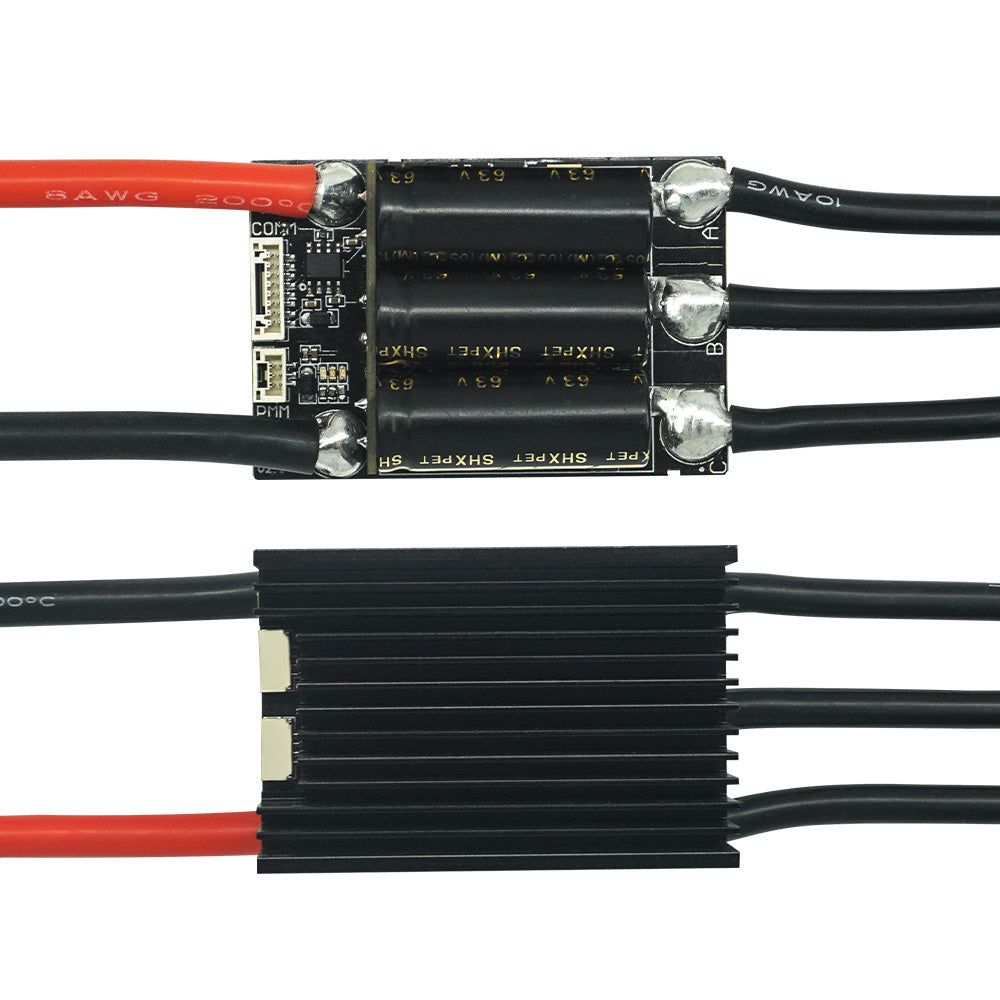

Controlador de motor sin escobillas Flipsky Mini FSESC6.8

Especulación:

• Firmware: vesc_tool_3.00 5.2 (compatible con actualización de firmware)


• Corriente continua: 100A; corriente instantánea: 150A (los valores dependen del montaje y de la temperatura ambiente alrededor del dispositivo)


• Voltaje: 14 V-60 V (celdas: 4-13S; seguro para 4S-12S, los picos de voltaje no pueden superar los 60 V)


• BEC: salida 5 V a 1,5 A ;


• ERPM: 150000

• Sensores de pasillo compatibles: No, sin sensores

• Modos admitidos: BLDC, FOC (sinusoidal)

• Puertos de interfaz de control: USB, CAN, UART, IIC


• Compatibilidad con conjuntos de entrada: PPM, ADC, NRF, UART


• Capacidad regenerativa: Sí


• Programable: Sí


• Cable del motor: 10 AWG


• Cable de alimentación: 8 AWG


• Tamaño: 64 x 43,5 x 34,7 mm (incluido el disipador de calor)


Características:

• Basado en vesc6, programable a través de VESC_TOOL y compatible con lectura de datos en tiempo real.

• La adopción de la CPU STM32F405 con la estructura de ARM Cortex-M4 permite la velocidad del reloj de la CPU.

• Admite cuatro modos de control: Corriente/Ciclo de trabajo/Velocidad

• Funciones de protección : protección de bajo voltaje, protección de alto voltaje, protección contra sobrecorriente , protección contra temperatura anormal, protección contra sobretemperatura de MOSFET.

• Admite la función de equilibrio del automóvil conectando el módulo IMU a través de la interfaz IIC; admite módulos de unidad de medición inercial como MPU9250, MPU9150, MPU6050, LSM6DS3, BMI160

Diagrama de cableado:
