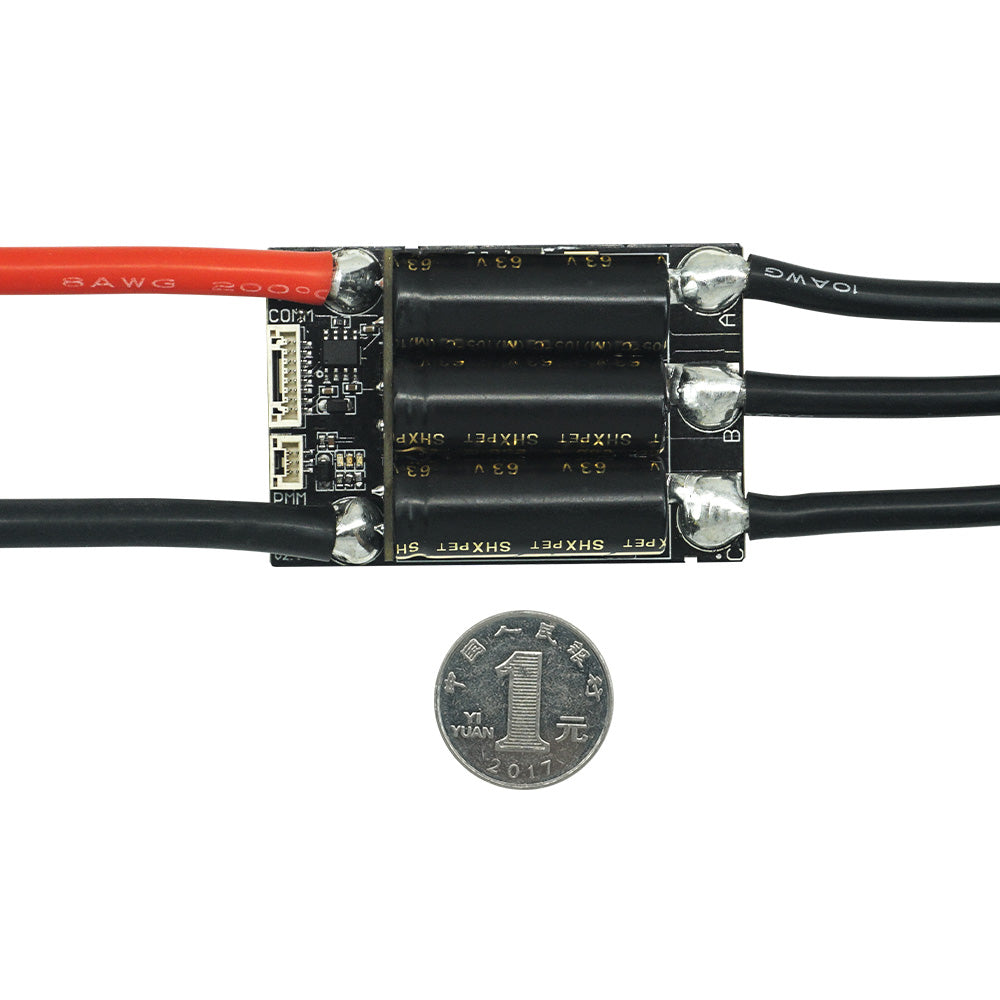

Flipsky Bürstenloser Motorcontroller Mini FSESC6.8

Spezifikation:

• Firmware: vesc_tool_3.00 5.2 (unterstützt Firmware-Upgrade)


• Dauerstrom: 100A; Momentanstrom: 150A (Werte sind abhängig von der Montage und der Umgebungstemperatur des Gerätes!)


• Spannung: 14V-60V (Zellen: 4-13S; sicher für 4S-12S, Spannungsspitzen dürfen 60V nicht überschreiten!)


• BEC: 5 V bei 1,5 A Ausgang ;


• ERPM: 150000

• Unterstützte Hallsensoren: Nein, sensorlos

• Unterstützte Modi: BLDC, FOC (sinusförmig)

• Steuerschnittstellen-Ports: USB, CAN, UART, IIC


• Unterstützte Eingabesätze: PPM, ADC, NRF, UART


• Regenerationsfähigkeit: Ja


• Programmierbar: Ja


• Motorkabel: 10 AWG


• Stromkabel: 8 AWG

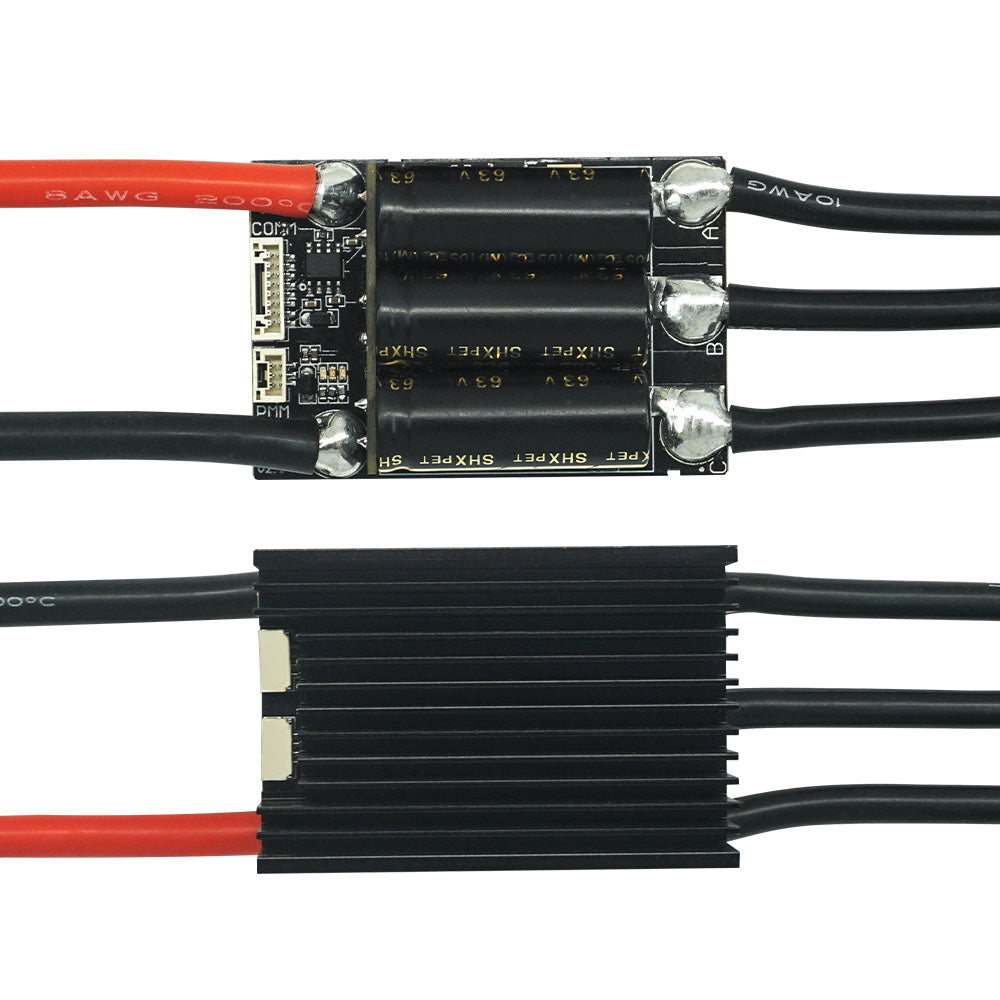

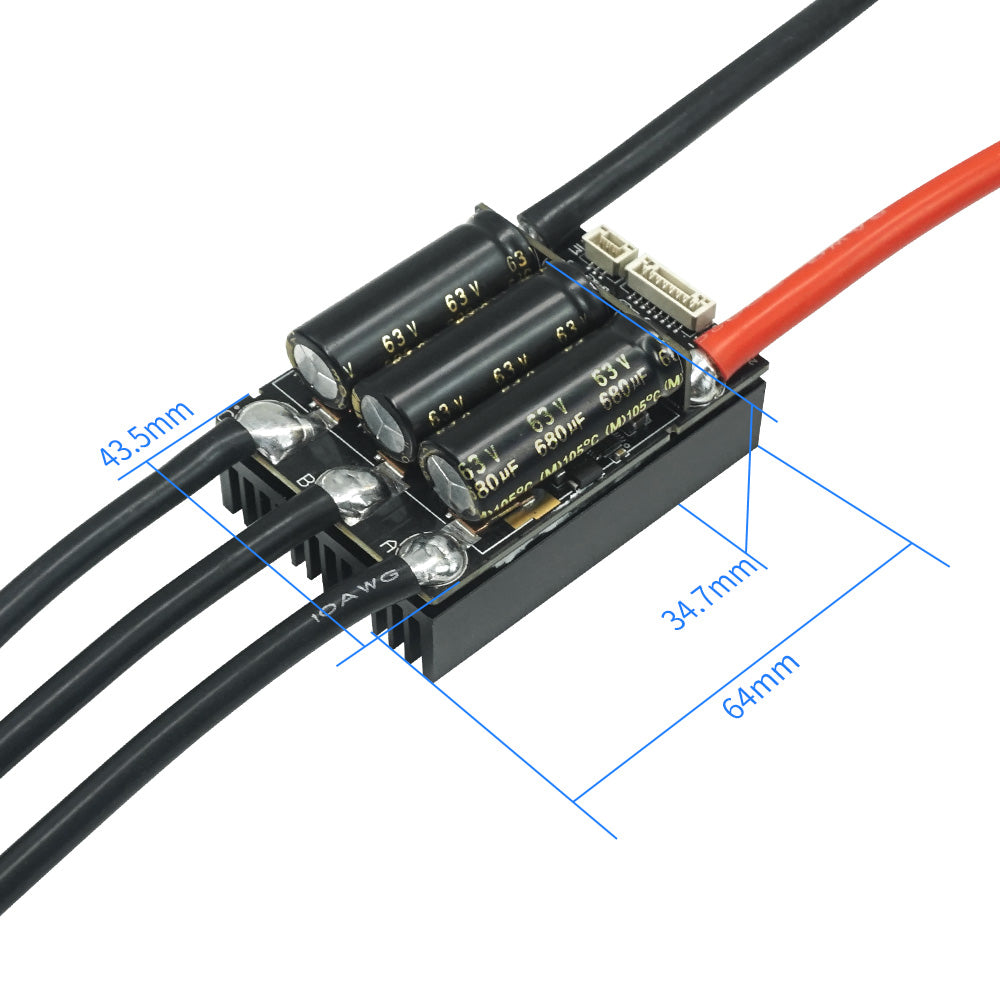

• Größe: 64 x 43,5 x 34,7 mm (einschließlich Kühlkörper)


Merkmale:

• Basierend auf vesc6, programmierbar über VESC_TOOL und unterstützt das Lesen von Daten in Echtzeit.

• Die Übernahme der CPU STM32F405 mit der Struktur von ARM Cortex-M4 ermöglicht eine höhere CPU-Taktgeschwindigkeit.

• Unterstützt vier Steuermodi: Strom/Arbeitszyklus/Geschwindigkeit

• Schutzfunktionen : Niederspannungsschutz, Hochspannungsschutz, Überstromschutz , Schutz vor anormaler Temperatur, Übertemperaturschutz für Mosfets.

• Unterstützt die Funktion des Fahrzeugausgleichs durch Anschluss des IMU-Moduls über die IIC-Schnittstelle; unterstützt Trägheitsmesseinheitsmodule wie MPU9250, MPU9150, MPU6050, LSM6DS3, BMI160

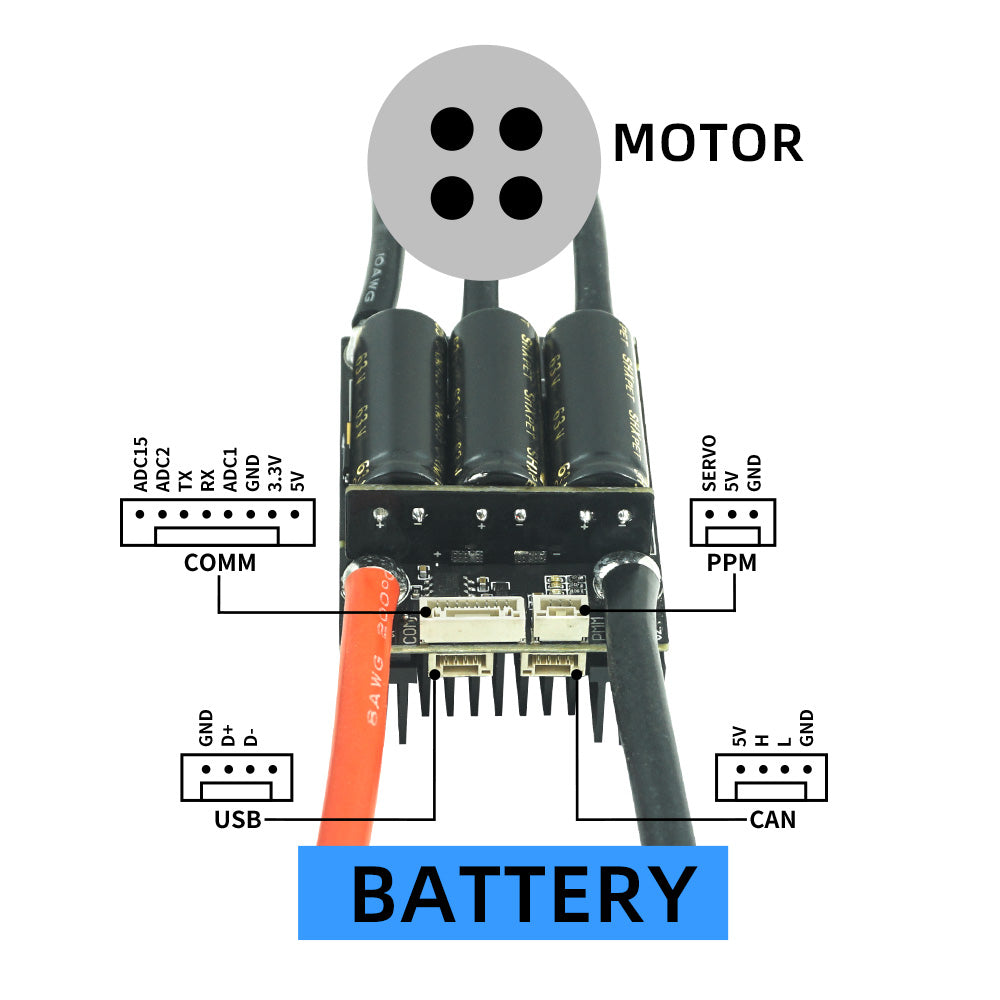

Schaltplan:
